匠心唐韵 雄冠长安——中建二局三公司陕西大剧院仿唐建筑施工纪
2016-11-29 09:06 [通讯特写] 来源于：东北能源网 作者：常魁星 闻江 李冰
导读：刚劲有力的斗拱，宽展明快的檐角，错落有致的屋脊，大小屋顶组合的建筑群落，陕西大剧院这座西部地区建设规模最大、硬件水准最优、科技含量最高的完整仿唐综合演艺建筑，正以它古朴大气的身姿呼之欲出，壮观的形象与气势感，仿佛传述着大唐磅礴威严的气势，凝
刚劲有力的斗拱，宽展明快的檐角，错落有致的屋脊，大小屋顶组合的建筑群落，陕西大剧院这座西部地区建设规模最大、硬件水准最优、科技含量最高的完整仿唐综合演艺建筑，正以它古朴大气的身姿呼之欲出，壮观的形象与气势感，仿佛传述着大唐磅礴威严的气势，凝聚起大唐盛世宏伟壮观的豪情，它与西安整个大唐不夜城贞观广场融为一体，成为陕西最具文化魅力的地标。中建二局三公司作为它的缔造者，在庑殿、鸱吻、斗拱间仿若时空穿梭般梦回大唐，在现代技术与古典艺术的完美结合中，创造了一个华丽的“古典神话”。
现代钢构，撑起磅礴庑殿
陕西大剧院5个屋顶采用了唐风浓郁的重檐庑殿和单檐歇山大屋顶建筑形式，它充分展示了唐式风格建筑规模宏大，造型豪健雄浑的特征。尤其综合演出大厅上面的重檐庑殿，顺应了唐朝建筑主体南北布局方式，是古建筑殿顶中最高级别的代表。大剧院重檐庑殿分上、下两层檐，上、下层檐东西跨度33米到40米，南北55米到60米，外挑长度3.3米到4.6米。如此大跨度的空间造型，只有钢桁架结构做支撑才能与之匹配。重檐庑殿钢结构屋面由5榀拱形钢桁架焊接而成，重达963吨，每榀桁架之间用1300根钢杆件连接，最粗的杆件一个成人才能抱过来，并存在大量厢形与圆管连接节点，必须采用铸钢件才能连接，而每个杆件接口处焊接质量要求极高，尺寸偏差要求控制在2毫米内。为此，项目部高度重视，在策划阶段即采用3ds max软件，对原钢结构设计中的节点连接形式、砼结构梁荷载等不成熟地方重新进行了建模和受力验算，发现单个支座竖向压力超过了原砼梁设计承载要求，并与设计院一起聘请专家论证，确定将支撑钢桁架的砼梁改为宽0.9米，长4.583米，而如此大的砼桁架梁也成为了陕西省之最。 施工前，项目部慎重选择了一家全国知名钢结构厂家做安装队伍。严格控制每个环节，对厂家选派的工人在现场再次进行了实焊考核，合格的工人才能上岗操作；同时，要求制造厂家根据模型绘出杆件加工图，使精度达到2毫米，施工后将焊工的名字、日期用石笔写在杆件上，保证了质量的可追溯性。 从8月中旬开始，项目部将东侧最高层结构梁板，拼装成焊接操作平台，采用24小时三班倒方式不间断作业，焊成的单榀桁架，再焊连在一起，用液压顶推技术分三次向西滑移，项目部还特意安装了钢制轨道梁和滑移轨道。从盛夏到入秋，在飞舞的焊花映衬下，一个能展示唐代大屋顶建筑风格的庞大钢骨架崭露出头角。大跨度钢结构的完成使得后续砼屋面板浇筑、仿古屋面瓦铺设变得轻而易举，因为它已将仿古屋面外形轮廓勾勒的清晰可见。
古老陶艺，烧出威严鸱吻

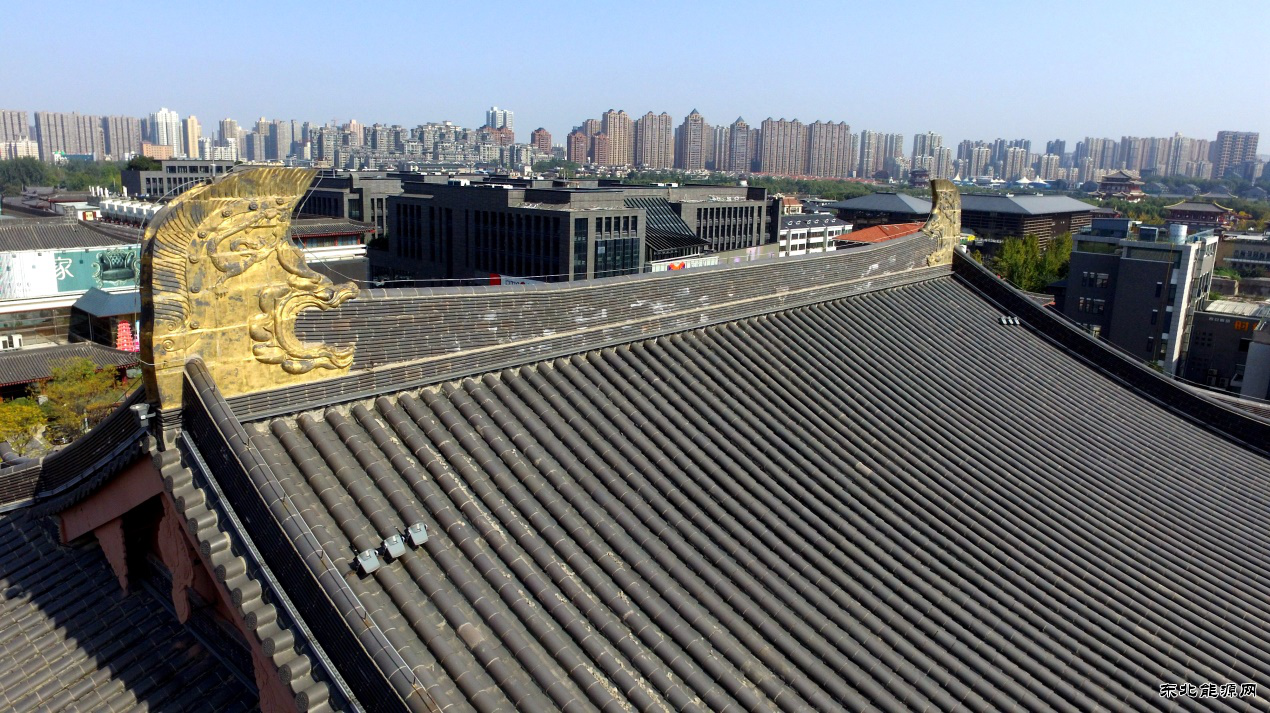

在大剧院重檐庑殿正脊东西向两端，傲然矗立着两个相对方向、高3米、宽3米、重达3吨，威猛肃穆的仿唐龙头鸱吻造型，它金光闪烁，是庑殿最高地位的象征，也是大剧院在大西北独一无二地位的象征。鸱吻相传是龙生九子中的一个，能避火灾驱邪，唐代鸱吻造型通常庄重大气，气势恢宏，内敛而底蕴深厚。陕西大剧院鸱吻采用陶土烧制而成，具有密度大、强度高、不易碎等优点，但陶土烧制的鸱吻技术复杂，只有拥有经验丰富的百年老窑才能烧制而出。 如何原汁原味的展现出唐风造型的鸱吻？项目部深感责任重大，他们特请当地仿唐建筑专家到项目部做专场培训，并带领大家到仿唐建筑的西安音乐厅参观学习。7月，项目总工秦智超满怀期待和重托，辗转千里来到宜兴、富平等陶瓷之乡考察，经过大量考察筛选，最终选定了宜兴一家百年老窑厂承担起了瓦、鸱吻等烧制任务。 鸱吻从陶土选定、粗胚压模、刷釉、烧制再到镀金，工艺复杂，环环相扣，只有严格把控，才能烧制出一件纯正的仿唐鸱吻，尤其镀金环节属于独门秘笈，它需要把鸱吻粗胚放在近千度的窑炉，通过碳金瞬间挥发的蒸汽镀在鸱吻陶件上，全程仅3分钟时间，不是专业行家很难一次性完成。为慎重起见，秦智超要求厂家根据设计图纸，先烧制出一个1:1比例的合格样品，才能最后烧制正品。 2个月后鸱吻样品烧制完成，经过项目部和设计院专家共同验收，一次性合格。随之，厂家如法炮制烧出了2个正品，将正品分拆成数十个小件，编上编码运到项目部。现场组装时，专业工人用5天时间在屋顶斜角上搭起脚手架，将陶具散件吊到屋顶，再用粘接砂浆粘接，里面用钢筋做龙骨将陶具焊成牢固的整体，向内浇筑砼后，完全封闭鸱吻造型，缝隙处再刷上一层碳金覆盖，一件完整的仿唐鸱吻才算安装完成。
匠心科技，叠出复杂斗拱

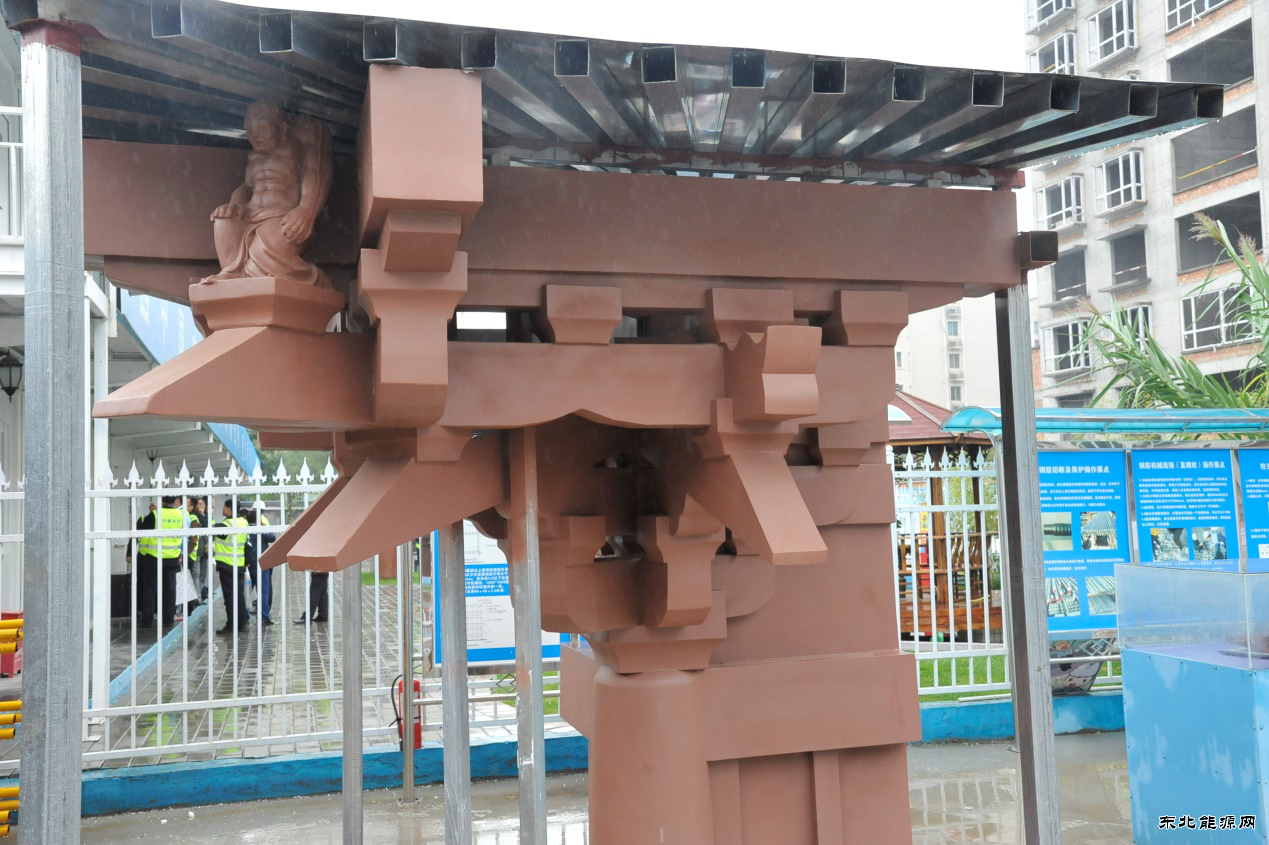

斗拱位于立柱和横梁交接处，是古代木建筑的一种特有象征，没有斗拱就不叫仿唐建筑，它是古建筑中最复杂、最具智慧、最废心力的榫卯结构，起到了承重和建筑美学装饰的作用。 陕西大剧院完全是按照古建筑最高规格的斗拱形式建造。仅斗拱就有转角铺作、柱头铺作、补间铺作3种形式，数量达到360个，共同组成了5个屋面的斗拱整体造型，是大西北众多仿唐建筑中斗拱数量最多的建筑。其中，20个转角铺作是仿古建筑最复杂的斗拱形式，它的斗、拱结构层层相叠达到7层。下面是坐斗撑起拱，拱头放一个斗，斗上再撑起一个更长的拱，上面再放一个比下层更长的斗……直至斗、拱高近2米，向外挑出3.5米。 为了在现代条件下展示古风古韵的斗拱建筑，项目部采用“角钢做骨，钢筋连接、GRC板做肉、腻子做皮，喷漆上色”的形象办法来施工斗拱。施工前，为了使大家深入直观的了解，他们匠心独运的运用BIM技术制作了斗拱结构分解片；并且运用3D打印技术，按1:8比例打印出了斗拱实体样板；他们还按实际施工步骤，用GRC装饰板和角钢做出了一个1:1大小的模型，把斗拱的拼装步骤、施工工艺完整展现了出来。 每个斗拱由斗、拱、昂、升组成，有大小500多个GRC板等零部件组成，为了解决工人安装时错拿错装现象，项目部想出在每个零部件出厂前就贴上二维码，二维码里录入BIM模型信息，用不同颜色区别零件在斗拱里所处的位置。工人在现场只需要扫下二维码，即可知道所有信息，这种方法减少了工人识别零部件的时间，加快了施工速度。 陕西大剧院仿古外貌的完工，与同样仿唐建筑的西安音乐厅、曲江电影城、西安美术馆四个主题建筑围合出了唐代最常见的“凹”字形空间布局，形成了方整、内向、极具聚合力的现代文化交流空间。不远的将来，这里将成为世界级音乐、歌剧演艺的秀场，影视演艺厅的圣地，周秦汉唐的辉煌文化和当今的繁荣盛世将在这里交相辉映，激昂进发，演绎不朽的神话。 本网特约记者 常魁星 通讯员 闻江 李冰 （编辑：东北亚） |
