保定乐凯大街南延跨京广铁路转体斜拉桥成功转体

2019-07-31 16:14 [综合报道] 来源于：中铁十八局作者：伍振龙艳徐辉

导读：保定电（伍振龙艳徐辉报道） 7月30日，由中铁十八局集团参建的京津冀交通一体化重点项目跨保定南站京广铁路等２１条铁路线、最长跨度为２４０米的保定乐凯大街南延工程转体斜拉桥主桥子母塔开始同步转体，实现巨无霸空中完美合拢。预示着这座世界上同类型跨

7月30日，由中铁十八局集团参建的京津冀交通一体化重点项目——跨保定南站京广铁路等２１条铁路线、最长跨度为２４０米的保定乐凯大街南延工程转体斜拉桥主桥子母塔开始同步转体，实现“巨无霸”空中完美合拢。预示着这座世界上同类型跨度最大、转体吨位最重、球面平铰直径最大，扩底桩桩长为亚洲第一的斜拉桥实现主体完工。

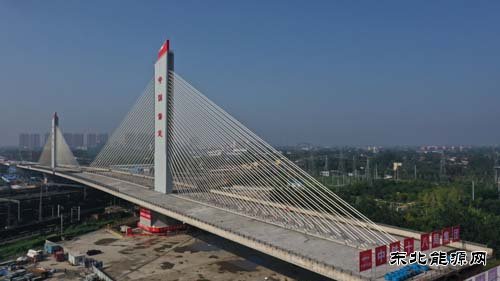

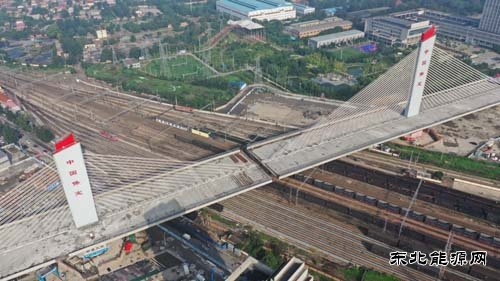

保定乐凯大街南延工程的转体斜拉桥设计为双塔单索面预应保定乐凯大街南延工程的转体斜拉桥设计为双塔单索面预应力混凝土斜拉桥，分为母塔和子塔两大部分，主桥长４９５米，桥面宽３９.7米，双向八车道。由北向南跨越京广铁路大动脉等２１条铁路线，主桥与京广铁路线的最近距离只有7.4米，子母塔转体总重量达8.1万吨，相当于５万辆小轿车的重量，转体重量和转体跨度又一次刷新了世界纪录。7月30日零点四十分，保定乐凯大街南延工程转体斜拉桥主桥子母塔开始同步转体，总重量达8.1万吨的子母塔双翼，犹如两只凌空“巨燕”在 4 台500 吨连续千斤顶分级加载下，以每小时8米的速度转体，母塔逆时钟转动５２.４°角，子塔逆时针转动６７.４°角，历时70分钟成功跨越京广等铁路线，实现合拢。

子母塔转体总重量达8.1万吨，其中子塔重达３.５吨，转体梁长２０４米，由中建交通建设集团承建；母塔重达４.６万吨，转体臂长263.6米，母塔离地面高83米，由中铁十八局集团承建;整座大桥由中铁工程设计咨询集团公司设计。母塔墩柱桩基为68根直径1.8米的扩底桩，桩深达94米，需浇注１.８万方混凝土，其扩底桩桩深为亚洲之最。施工中，为避免发生因桩基超深而导致塌孔现象，中铁十八局集团采用了最先进的全液压可视可控旋挖扩底钻机施工，并创新工艺、采用新型材料来提高泥浆的护壁效果，有效杜绝塌孔。保定乐凯转体桥转体重量大、转动角度大、转体梁臂长、桥型结构特殊、平衡转动是整个桥梁施工的重中之重，在国内首次使用了球面平铰施工工艺。球面平铰重达92.9吨，直径达6.48米，刷新了世界同类球铰直径之最。为了确保球面平铰底部混凝土的密实度，中铁十八局集团采用Ｃ６０细石自密实混凝土，通过在底部预埋１６根压浆孔道，注入环氧树脂浆液填充，有效提高了球面平铰底部混凝土密实度。据悉，要确保这样的“巨无霸平衡转体、并在京广铁路枢纽上空实现精准对接，重点在于球面平铰的制作、运输和安装，以及转体过程中的应力应变、位移与线形的实时监测，用大数据来指导施工。

保定乐凯大街南延工程是保定规划的加强“一城三星一淀”四条道路连接线之一，为最大限度减少对京广铁路和城市交通的影响，主桥采用了国际领先的子母塔双转体施工技术。该桥建成运营后，将从根本上完善了保定市城区交通网络，为京津冀一体化发展发挥更大的协同效应，同时也为我国特殊环境下采用新型、大跨度桥梁的科研设计和施工积累了丰富的经验。

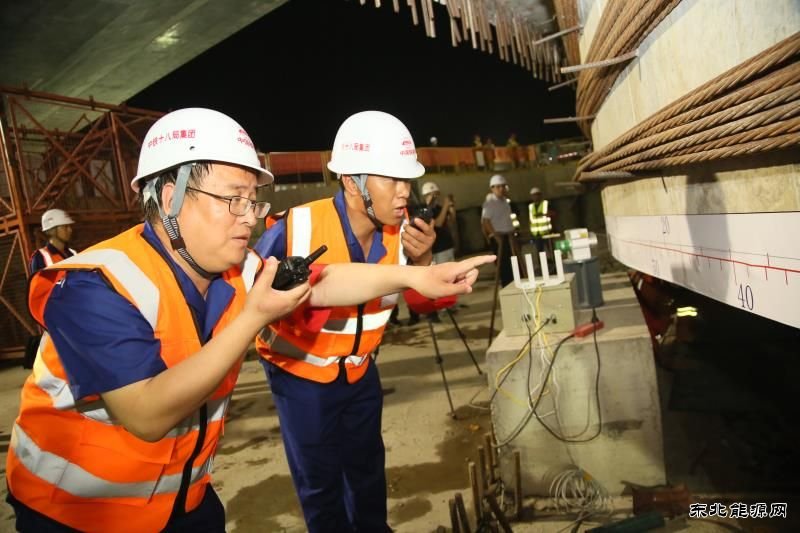

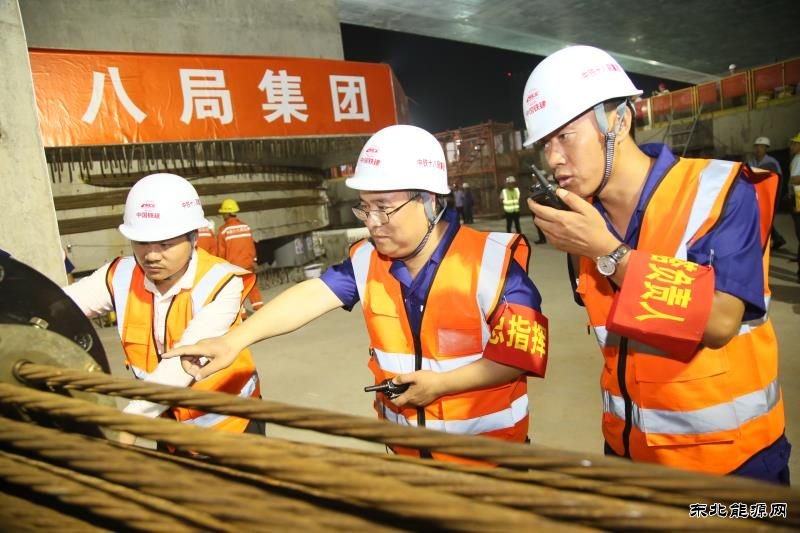

图为：中铁十八局五公司建筑公司项目经理毕树兵、保定项目总工宋普河在检查转体桥转体情况（伍振摄）

本网通讯员：伍振龙艳徐辉报道
